在現代工業設計中，鋁管因其輕量化、高強度重量比以及優異的耐腐蝕性，成為航太、醫療器材、自動化設備、運動器材及電動車零件的首選材料。然而，許多研發工程師在從「原型設計」跨越到「規模化量產」時，常會遇到加工精度不穩、材料受熱變形或表面損傷等棘手問題。
本文將從專業加工角度出發，深入解析鋁管加工的核心技術與設計細節，並整理出工程師在量產前必須了解的 7 件事，幫助您在開發階段就避開潛在的加工雷區，實現高品質與高效率的生產目標。
鋁管特性與加工挑戰
鋁管雖然具備多種優勢，但其物理特性也為加工過程帶來了特有的挑戰。相比於不鏽鋼或碳鋼，鋁的熔點較低（約 660°C），且具有極佳的導熱性與熱膨脹係數。
- 質地較軟，易生刮痕
鋁合金的硬度相對較低，這意味著在輸送、夾持或切削過程中，表面極容易產生壓痕或刮傷。對於有外觀需求的消費性電子產品或高階家具而言，這是一個巨大的品質風險。
- 容易產生「積屑瘤」
在進行傳統切削加工時，鋁材容易受熱軟化並黏附在刀具刃口上，形成所謂的「積屑瘤」。這不僅會降低加工精度，還會導致工件表面粗糙度增加。
- 高反射性對雷射加工的影響
純鋁及部分鋁合金對於紅外線雷射具有高反射率。在過去，這使得雷射切割鋁管變得困難且容易損壞設備。雖然現代的光纖雷射技術已克服此問題，但在參數設定上仍需極高的專業度。
鋁管的常見加工方式
選擇合適的加工方式是決定成本與品質的關鍵。隨著技術演進，鋁管加工已從單純的人工操作轉向高精密自動化整合。
傳統機械加工 vs. 現代雷射加工
在過去，鋁管的切斷、鑽孔與開槽通常需要分開多道工序進行，這不僅增加了累積公差，也提高了人力成本。以下是目前主流加工方式的對比：
| 加工方式 | 優點 | 缺點 | 適用場景 |
| 傳統鋸切 | 設備成本低、速度快。 | 僅限斷面切斷，易產生毛邊。 | 簡單長度裁切。 |
| CNC 切削加工 | 精度極高，可處理複雜幾何形狀。 | 加工速度較慢，刀具損耗大。 | 高精密零件、航太組件。 |
| 水刀切割 | 無熱變形影響，可切厚管。 | 速度較慢，易有切口斜角問題。 | 厚管、不允許熱影響區的材料。 |
| 3D 管材雷射切割 | 切割、開孔、造型一氣呵成，效率最高。 | 初期程式撰寫需專業經驗。 | 大量生產、複雜開孔與卡榫設計。 |
專業建議： 對於需要多處開孔或不規則斷面的鋁管件，採用 3D 雷射管材切割服務 能有效減少治具開發成本，並確保量產時的一致性。

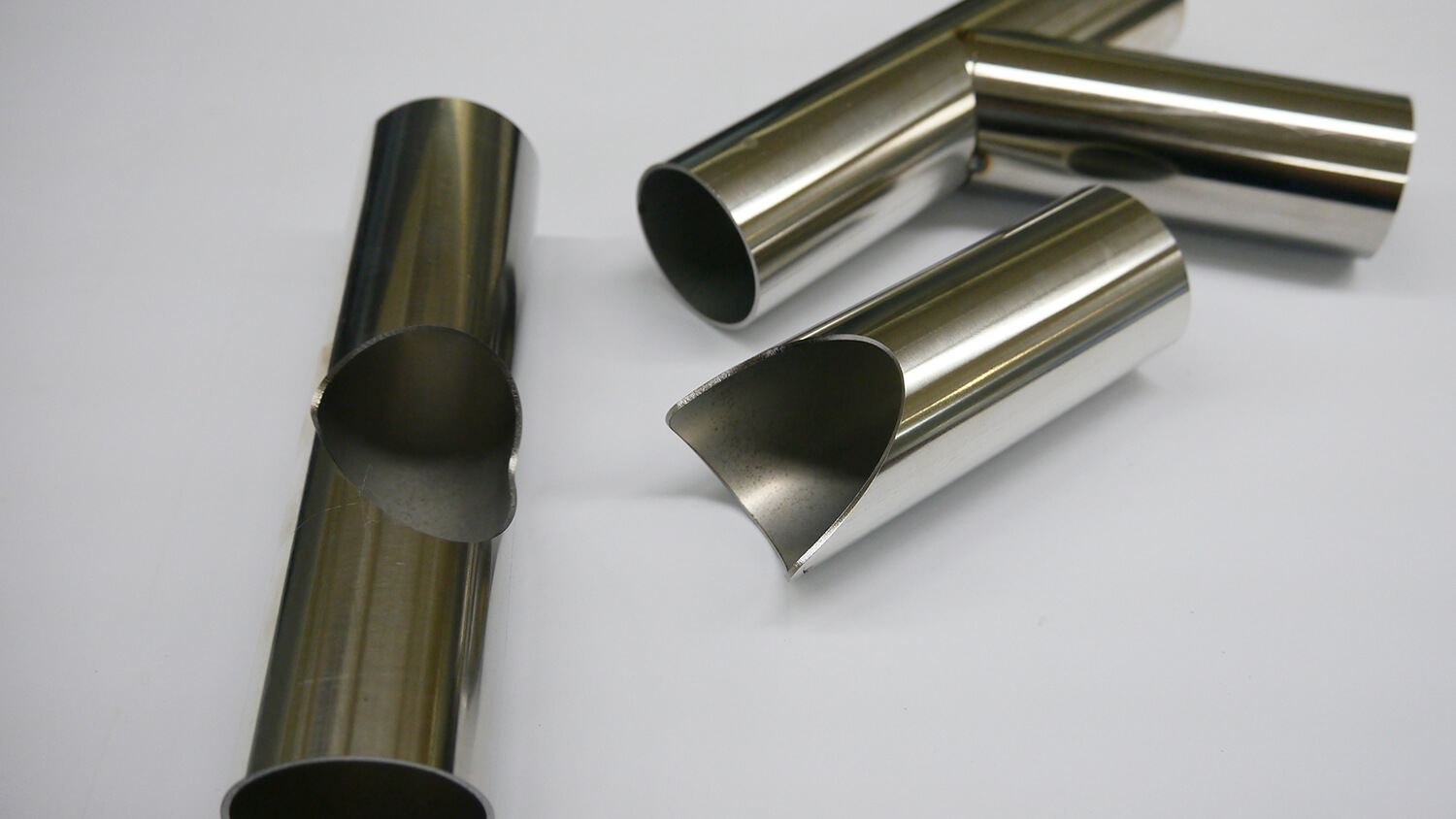

彎管、切斷、倒角、衝孔的工藝差異
鋁管加工不僅僅是「切開」而已，後續的成型工藝決定了最終產品的結構強度。
- 彎管 (Tube Bending)
鋁管在彎曲時最怕出現「起皺」或「扁平」現象。這通常與 R 角（彎曲半徑）的設計有關。一般而言，彎曲半徑應至少為管徑的 2-3 倍，若要求更小的半徑，則必須使用心軸（Mandrel）支撐內部以防塌陷。
- 切斷 (Cutting)
切斷方式會影響斷面的垂直度。雷射切割能提供極佳的垂直度與乾淨的切口，而自動鋸床則適合單純的長度截斷。
- 倒角 (Chamfering)
切斷後的鋁管邊緣非常鋒利，倒角不僅是為了美觀與安全，更是為了後續組裝的順暢度。尤其是自動化組裝線上，精確的倒角能降低卡件機率。
- 衝孔 (Punching) vs. 雷射開孔
衝孔速度快，但在處理薄壁鋁管時容易導致管身變形。雷射開孔則是利用熱能熔化，不會對管壁產生物理壓力，適合處理對形狀精度要求較高的孔洞。
避免鋁管變形的工藝技巧
在量產過程中，「變形控制」是工程師最頭痛的問題。鋁材的彈性模數較低，在加工應力釋放後容易產生回彈或扭曲。
減少熱影響區 (HAZ)
雖然雷射是熱加工，但透過調整功率與切割速度，可以將熱影響區縮減到最小。這對於 6 系列熱處理強化鋁合金尤為重要，因為過度加熱會降低材料的局部硬度。
使用專用夾具保護
鋁管易受擠壓變形，因此在量產時應使用客製化的尼龍或軟金屬夾具，既能保證固定力，又不會在鋁管表面留下永久壓痕。
內支撐技術
在進行大角度彎曲或重型沖壓時，填充易熔合金或使用精密心軸是防止斷面塌陷的標準作法。
常見的鋁合金牌號與加工適配性
並非所有的鋁管都適合每一種加工方式。在設計階段選錯牌號，往往會導致量產時廢品率居高不下。
以下是工業界最常使用的幾種鋁管牌號及其特性：
| 鋁合金牌號 | 主要特性 | 加工適配性 | 推薦應用 |
| 6061 | 強度高、耐腐蝕，可熱處理。 | 優異的焊接與機械加工性能。 | 結構件、車架、航太。 |
| 6063 | 擠型性能極佳，表面極其光滑。 | 適合陽極處理，彎管表現佳。 | 建築裝飾、鋁門窗、散熱器。 |
| 5052 | 中等強度，極佳的耐海水腐蝕性。 | 冷加工性佳，但不適合熱處理。 | 船舶零件、油箱。 |
| 7075 | 超高強度（接近鋼材）。 | 加工性一般，焊接困難且成本高。 | 頂級運動器材、軍工。 |
技術備註：
- 如果您的產品需要進行大量的雷射切割與開孔，6061 與 6063 是穩定性最高的選擇。
- 若追求外觀陽極質感，6063 鋁管的雜質較少，陽極後的顯色最為均勻。
量產前必須了解的 7 件事
這 7 點是根據無數工程師的慘痛經驗總結而成的實戰清單：
- 公差標準的制定：不要一味要求高精度（如 ±0.01mm），這會讓成本倍增。應根據功能定義關鍵尺寸公差。
- 壁厚與管徑比：過薄的管壁在彎曲或雷射切割時極易變形，設計時需考量 D/t 比值（直徑/壁厚）。
- 表面處理的時機：應先加工再進行陽極或烤漆。若先處理表面再切割，切口處會失去保護層且容易產生氧化皮膜。
- 毛邊處理規範：明確定義「去毛邊」的標準。雷射切割產生的微小渣滓是否需要噴砂移除？這會影響後續製程。
- 材料批次的一致性：不同生產批次的鋁管硬度可能略有不同，這會導致彎管回彈角度的差異。
- 排版 (Nesting) 優化：利用 3D 雷射切割軟體進行排版，可以極大化材料利用率，減少餘料成本。
- 加工路徑設計：在管材交會處設計「防呆」或「卡榫構造」，可大幅縮減後續焊接或鎖固的工時。
常見問題解答 (FAQ)
Q1：鋁管雷射切割會導致邊緣焦黑嗎？
A： 使用現代光纖雷射搭配高純度輔助氣體（如氮氣或氧氣），切口會非常乾淨。焦黑通常是參數設定不當或使用空氣切割導致的氧化現象。
Q2：為什麼我的 6061 鋁管在彎曲後會斷裂？
A： 6061 常見的熱處理狀態為 T6（人工時效），其硬度較高、延展性較低。若要進行大角度彎曲，建議選擇 T4 狀態加工，或在加工後再進行熱處理。
Q3：如何降低鋁管加工的整體成本？
A： 盡量將「切斷、鑽孔、開槽」整合在同一道工序中完成。傳統製程需要搬運、換機台、換治具，這才是隱形成本最高的來源。
結語 — 永固金屬提供鋁管加工與切割整合服務
在追求卓越產品品質的道路上，選擇一個擁有深厚技術背景的加工夥伴，能讓您的研發過程少走許多彎路。
永固金屬有限公司 專注於提供高精密的 鋁管加工解決方案。引進了先進的 3D 全自動管材雷射切割機，能精準處理各種圓管、方管、橢圓管及特殊型鋼。
為什麼選擇永固金屬？
- 技術整合能力：從水刀切割、雷射切割到專業的成型技術，我們能針對不同的厚度與材料特性，提供最優化的加工路徑。
- 精密精度控制：滿足醫療器材與半導體設備對於公差的嚴苛要求。
- 解決工程痛點：不論是小規模打樣還是大規模量產，我們的工程團隊能協助客戶優化排版，在保證品質的前提下大幅降低材料與時間成本。
如果您正在進行鋁管相關的專案開發，或在量產過程中遇到加工技術瓶頸，歡迎與 永固金屬聯繫，讓我們的專業技術成為您產品競爭力的最強後盾。
